1.1  Betriebsprozess
1.1.3   Betriebsprozess: Gesamtmodelle KLR 1130 [1/2]
a) Input-Outputmodell
Die bislang erörterten Aspekte der betriebswirtschaftlichen Beschreibung und Kennzeichnung des Betriebsprozesses lassen sich zusammenfassend durch das in Bild 1.08 skizzierte Input-Output-Modell veranschaulichen.

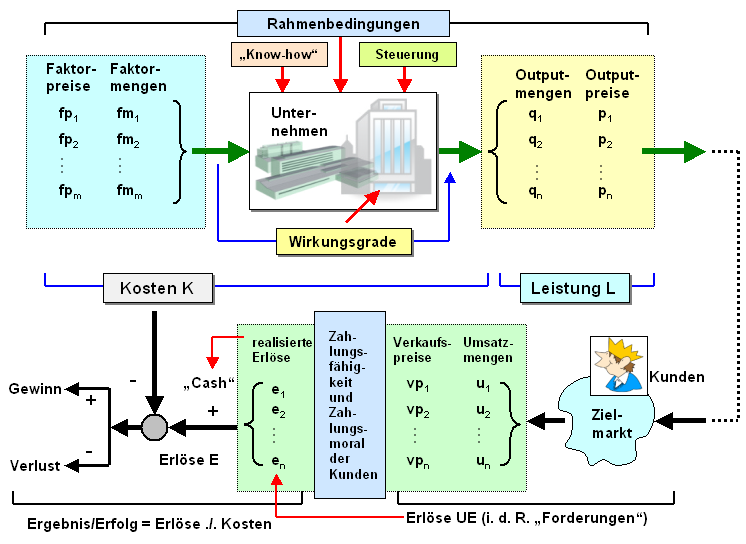

Bild 1.08: Zusammenfassende Modelldarstellung zum Betriebsprozess
Für das Verständnis der Zusammenhänge von Kostenverursachung und Gewinnerwirtschaftung in einem marktwirtschaftlich dominierten Umsatzprozess ist aber auch eine andere Modelldarstellung wichtig (siehe Folgeseite).
